張俊鋒 封面新聞記者 曹菲

6月25日，位于四川省瀘州市的合江長江公路大橋建成通車。該橋由四川省公路勘察設計研究院有限公司（簡稱四川公路設計院）勘察設計。大橋主跨507米，是世界上最大跨徑的飛燕式鋼管混凝土系桿拱橋。當天，合江長江公路大橋設計負責人、四川公路設計院總工程師牟廷敏接受封面新聞采訪，揭秘這種橋型的設計巧思和施工難點。

合江長江公路大橋主橋長668米，全橋總長1420米，設計速度60公里/小時。牟廷敏介紹，在橋型選擇上，他們反復比選，最終選擇了由四川公路設計院開創的鋼管混凝土拱橋，這種橋型具有承載能力高、結構輕盈、節約造價、結構整體剛度大，易于維護等優勢特點。

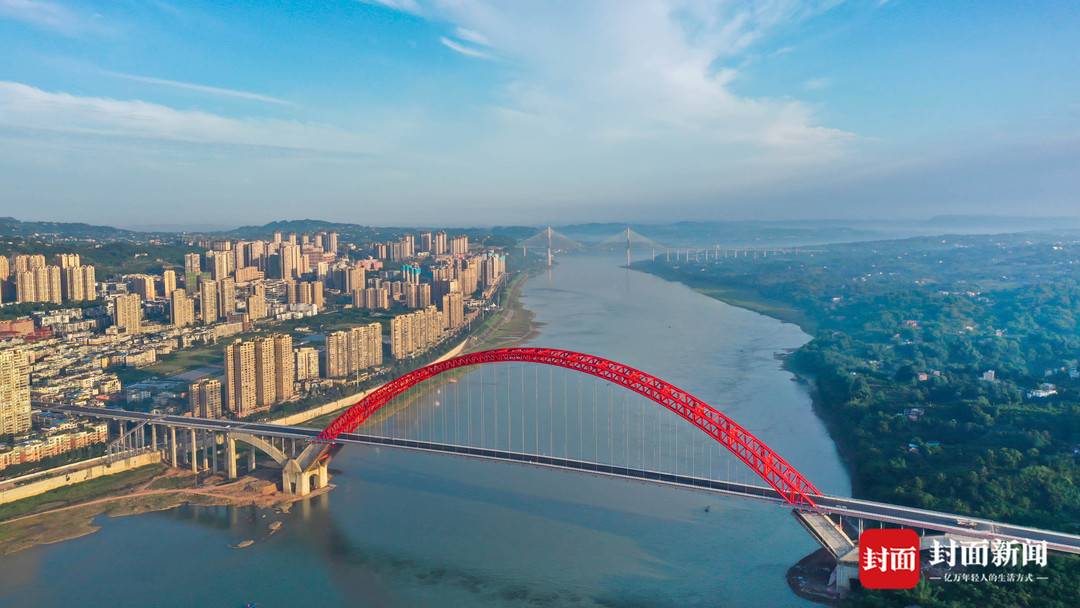

從遠處看合江長江公路大橋，507米主跨橫跨長江，氣勢恢宏；近處細看，主跨兩側還有80.5米的邊跨，如同兩個小翅膀。這種結構被稱為三跨飛燕式拱橋。

“為了提高橋拱的承壓能力，我們選用了C70高標號的混凝土，這也是世界首次在大跨拱橋中灌注 C70混凝土，并于2019年8月完成主拱混凝土灌注?！彼f。團隊通過數十次試驗，才配置出符合要求的混凝土，還通過懸拼單元一體化體系，實現制造、運輸、安裝一體化。

所謂系桿，是將拱與梁結合起來的方式。合江長江公路大橋系桿索采用環氧噴涂鋼絞線成品索體擱置于橋面梁，設計充分利用主墩承載力，成拱和成橋全過程，僅僅張拉三次系桿索，比同規模系桿拱橋的張拉次數減少了三分之二。同時，設計團隊發現了系桿拱橋端部伸縮變形不超過4厘米的規律，伸縮縫寬度由原來至少350厘米，減少為最大不超過8厘米，提高了行車舒適性和安全性，且便于安裝和檢查。

如何保證507米主拱安裝的精確性，這是最大的施工難點。經過比選，設計團隊最終采用了斜拉和扣掛的方法安裝主拱，這種方法技術難度相對較低、設備投入較少，體系轉化也比較少。

“鋼管混凝土拱橋造型優美、經濟優勢明顯，現在越來越多地被采用。”牟廷敏說。此前，四川公路設計院勘察設計的合江長江一橋，首次讓鋼管混凝土拱橋跨徑突破 500米；如今該院又打破了鋼管混凝土系桿拱橋的世界紀錄。合江長江公路大橋在結構體系、構造細節、施工方案的成果是鋼管混凝土拱橋技術的又一次突破，為鋼管混凝土拱橋更廣泛的推廣應用提供了技術支撐。

（圖片由四川公路設計院提供）
